Con il permesso dell'autore, Joachim Renner, offriamo gratuitamente il software Alibre Points - TXT.

Questo programma consente di importare una lista di punti (come file TXT), sia 2D che 3D, e tradurli in punti, linee o splines in Alibre v.12.1, ovvero in disegno.

Alibre Points - TXT permette di importare tabelle di punti 2D e 3D ed ottenere in Alibre il disegno corrispondente (punti, linee o splines)

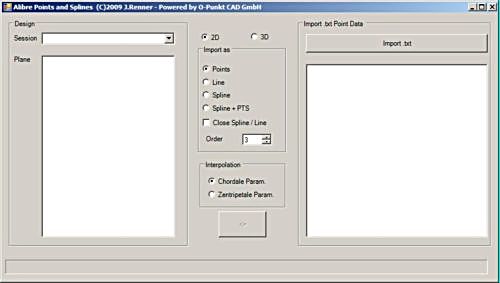

L'interfaccia AlibrePoints - TXT; prerequisito Alibre Professional o Expert

Trattandosi di un applicativo gratuito non forniamo assistenza ne' supporto; il funzionamento con Alibre è però semplice ed immediato. Cliccando nel pulsante qui sotto (tasto destro del mouse, salva oggetto con nome) è possibile scaricare il programma compresso di circa 330KB.


Download gratuito

Filmato di istruzioni

Il formato del listato TXT deve essere di tre numeri per riga, separati con ; (cioè punto_e_virgola) e senza spazi liberi. I numeri devono usare il punto come separatore decimale. Se si desidera una linea chiusa bisogna ripetere all'ultima riga del file TXT il primo punto della lista.

Dopo aver installato Alibre Points - TXT e facendo riferimento all'esempio incluso con il softweare ed al filmato qui sopra proposto bisogna:

  • 1 -> Avviare il CAD Alibre
  • 2 -> Poi avviare Alibre Points
  • 3 -> Aprire in Alibre CAD l'ambiente Nuovo pezzo (New part)
  • 4 -> Scegliere la sessione -> New Part (x) in Alibre Points
  • 5 -> Spuntare 3D (caso tridimensionale)
  • 6 -> Spuntare -> Spline + PTS (per trasformare in punti + spline)
  • 7 -> Spuntare -> Close Spline (caso linea chiusa)
  • 8 -> Cliccare sul pulsante " Import .txt"
  • 9 -> Selezionare il listato dei punti *.txt file ( ; come separatore)
  • 10 -> Premere Invio =>


    		•
