INTERFACCIE CAD

Integrazione completa con le ultime versioni dei seguenti CAD per il riconoscimento automatico di vincoli e condizioni di carico:

• Mechanical Desktop
• Pro/ENGINEER
• Solid Edge
• SolidWorks

Automatic Constraint Mapping (ACM), riconoscimento automatico dei vincoli per la costruzione "click and go" del prototipo virtuale funzionante a partire dall'assieme.

Superfici di Nurbs con attrito in tipologia ACIS a partire anche da solidi IGES e STEP, senza decadimento della descrizione geometrica, con possibilità di controllo automatico di collisione e meshatura FEA ad ogni istante.

ALTRI FORMATI 3D SUPPORTATI

Possibilità di importare files praticamente da qualsiasi CAD tramite:

• ACIS (SAT)
• Parasolid (x_t)
• STEP (AP203)
• IGES
• STL

FORMATI 2D SUPPORTATI

Il Working Model 4D comprende un visualizzatore 2D che include il supporto multiplo 2D vettoriale e raster per files DXF, DWG, HPGL, TIFF e così via.

INTEGRAZIONE
DI DINAMICA E FEA

Un'unica interfaccia consente simultaneamente lo studio dinamico e l'analisi agli elementi finiti. La tecnologia ALT (Automatic Load Transfer, trasferimento automatico delle condizioni di carico) converte la reazione ai vincoli come carichi distribuiti su superfici e trasferisce le informazioni inerziali per l'analisi strutturale sulle parti.

Realizzazione automatica di analisi FEA lineari per carico meccanico (stress, vibration, buckling) ad ogni passo di integrazione oppure in situazioni predefinite dall'utente, usando come motore il solutore MSC.Nastran.

Sia l'analisi dinamica che i risultati FEA possono essere misurati, animati ed esportati come immagini, filmati o modelli virtuali VRML.

VINCOLI

• Incastro, giunto di rivoluzione, giunto sferico, pattini, vincoli di parallelismo.
• Aste e corde
• Molla e ammortizzatore lineare e torsionale
• Nastro trasportatore
• Vincolo analiticamente definito dall'utente
• Qualunque combinazione dei precedenti con parametri interni o esterni alla simulazione
• Condizioni di vincolo su facce dei corpi per analisi FEA

I vincoli possono essere definiti numericamente o tramite equazioni parametriche o tramite dati tabellari integrati con continuità da varie soluzioni analitiche accluse.

DISPOSITIVI DI MOTO

• Motore (di posizione angolare, velocità, accelerazione, coppia)
• Attuatore (di spostamento, velocità, accelerazione, forza)
• Forze e coppie concentrate, forze e pressioni distribuite
• Input esterno tabellare (definito dall'utente) con vari integratori disponibili

I dispositivi di moto possono essere definiti numericamente o tramite equazioni parametriche o tramite dati tabellari integrati con continuità da varie soluzioni analitiche accluse.

PARAMETRI MISURABILI

• Posizioni, velocità, accelerazioni
• Velocità e accelerazione angolare
• Sollecitazioni su vincoli, lunghezze, elongazioni, forze e coppie
• Reazione d'attrito

Registrazione e visualizzazione dei dati in tempo reale con valori grafici o digitali.

Calcolo dei risultati della simulazione FEA in termini di sforzi, sollecitazioni, deformazioni e modi di vibrare.

RENDERING

• Wireframe (filo di ferro)
• Smooth shaded (Gouraud, colore pieno)
• Texture mapping (database accluso modificabile)
• Ray tracing (fotorealistica con luci, ombre e riflessi

ANIMAZIONE

• Interfaccia estremamente flessibile per il keyframing
• Keyframing di qualsiasi entità oggetto, telecamera, luce, colore, trasparenza, ecc.
• Integrazione trasparente con tutte le simulazioni su base fisica

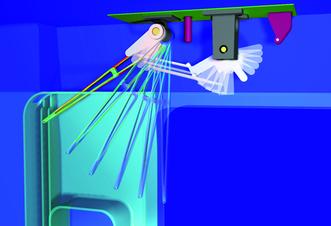

• "Auto-Explode" autoesplosione di assiemi durante il loro funzionamento per la creazione istantanea di manualistica di montaggio intuitiva
• Animazione dei risultati FEA: tensioni, deformazioni, modi di vibrare, buckling, carichi multipli

STRUMENTI DI VISUALIZZAZIONE

• Luci: distanza infinita e/o spot, multiple, fisse o montate su oggetti o in keyframing
• Telecamere: multiple, fisse o montate su oggetti o in keyframing

STRUMENTI DI MISURA E ANNOTAZIONE

• Annotazioni testuali sullo sfondo
• Puntatori, frecce e note collegate dinamicamente agli oggetti
• Completo controllo di colore, carattere, testo e spessore linee e caratteri
• Quotatura lineare dinamica, aggiornata in tempo reale durante la simulazione
• Quotatura di diametri e archi, aggiornata in tempo reale durante la simulazione

OUTPUT

• Export di modelli secondo lo standard MSC.Nastran input (DAT) files
• Tabelle di misure da simulazioni nel formato MS Excel
• Filmati AVI video con vari compressori per visualizzazione senza bisgno di player specifici
• Immagini JPEG, TIFF e BMP
• Modelli dinamci VRML e pagine HTML per la distribuzione delle simulazioni in internet/intranet
• Stampa di smulazioni e misure su qualsiasi dispositivo Windows

VISUALIZZAZIONE RISULTATI FEA

• Visualizzazione di qualunque file Working Model FEA
• Visualizzazione di qualunque file MSC.Nastran output (XDB)
• Accesso ai risultati di qualsivoglia analisi statica lineare e non lineare, trasferimento termico statico e transitorio, analisi modale e buckling
• Aggiunta di note ed effetti di animazione
• Export AVI, TIFF, VRML, HTML

CAPACITÀ AGGIUNTIVE DA WORKING MODEL FEA

Working Model 4D include la capacità di operare all'interno di Mechanical Desktop, Solid Edge e SolidWorks. È possibile lavorare all'interno dell'interfaccia CAD o mantenere l'associatività bidirezionale con le proprietà geometriche nel CAD.

Il Working Model FEA include anche analisi termiche, ottimizzazioni di parte e topologica.
