COMUNICATO STAMPA n.10/99


ANALISI E SINTESI DELLE CAMME COME SUPERFICI DI NURBS!

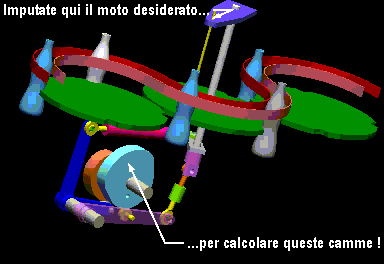

Attendere il completo caricamento dell'immagine animata (270k)
Cliccare qui per la descrizione di questo caso in italiano



Analisi e sintesi delle camme con apposito plug-in IN ITALIANO per visualNastran Motion!
Assegnato il moto di un organo di macchina in Working Model 3D
(vuoi come legge matematica o grafico)
questo plug-in crea automaticamente il corretto profilo della camma a monte,
anche a distanza di vari organi e sempre nel pieno rispetto della direttiva VDI 2143!
Disponibile la demo funzionante!





Download manualetto demo PDF, 109KB
Download versione demo, 2515KB
Download esempio applicativo per demo, 241KB

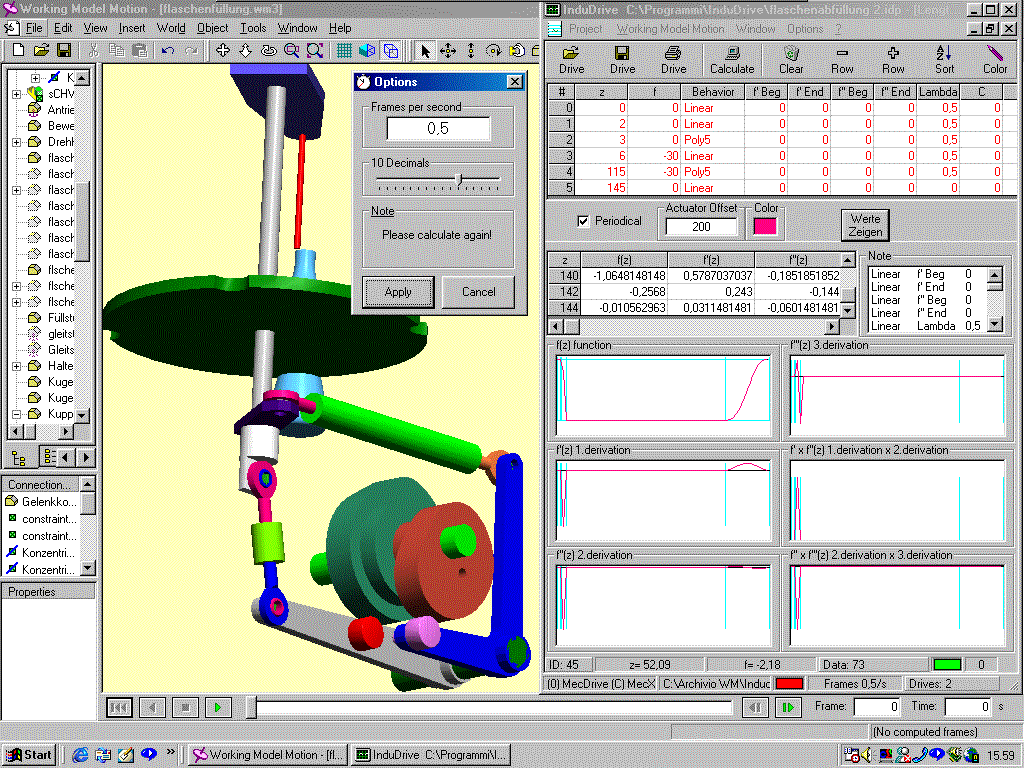

Indudrive è un applicativo per visualNastran Motion (Working Model 3D) per l'analisi e la sintesi di camme secondo la direttiva VDI 2143.
Prodotto dalla InduSim tedesca, di cui Lista Studio Ŕ agente e distributore esclusivo per l'Italia, nonchŔ licenziatario per la versione italiana, fornisce la completa soluzione con superfici di Nurbs (ovvero con l'assenza di singolarità per la discretizzazione a faccette delle superfici), consentendo lo studio delle camme senza problemi di picchi e continuità di derivata terza, quarta e quinta.

InduDrive può essere utilizzato per tutti i tipi di camme. La legge di moto richiesta può essere impostata secondo grafici di immediata comprensibilità. Le sequenze stesse dei moti possono essere combinate reciprocamente, ovvero epresse l'una in funzione dell'altra.
Tutte le singole funzioni sono visualizzabili singolarmente in diagrammi sovrapponibili grazie ad un help in linea in lingua italiana.
Parimenti, tutte le derivate sono immediatamente visualizzabili in diagrammi, mentre i valori istantanei appaiono non appena si scorre con il mouse sulle varie curve dei diagrammi.
Ovviamente, tutte le grandezze sono importabili ed esportabili negli standard Windows.

Specifiche

Fino a 25 sequenze diverse e combinate di moti secondo la direttiva VDI 2143.
Definizione del moto al movente e calcolo automatico del profilo delle camme anche in presenza di leverismi.
Output del profilo della camma per operazioni CAD/CAM.
Si può ad esempio esaminare una trasmissione per la eliminare la presenza di urti istantanei e ridurre le accelerazioni impresse.

Ricostruzione automatica dei profili delle camme in seguito a modifiche nei cinematismi.

Generazione di camme per moti sincroni.
Completo spettro di moti imponibili secondo la VDI 2143.


Risultati conseguibili

Costruzione ottimizzata delle camme e riduzione delle sollecitazioni impresse sui membri.
Aumento delle prestazioni del sistema.
Interfaccia intuitiva integrata in Working Model Motion 3D per un uso interattivo con immediata visualizzazione non solo dei dati di calcolo ma soprattutto del funzionamento della macchina come prototipo virtuale.
Eliminazione di calcoli manuali tediosi e specialistici, spesso eseguiti da personale specializzato diverso dall'autore della soluzione progettuale.
Scomposizione dei meccanismi e analisi accurata della geometria della camma per la definizione di tutti qui parametri molto spesso demandati solo ad una ottimizzazione empirica su un prototipo fisico.
Possibilità immediata di studio di alternative, modifiche e varianti finora escluse per mancanza di tempo e disponibilitÓ di rototipi fisici.
Riduzione dei costi di progettazione.
Abbattimento dei costi di assemblaggio.
Aumento di creatività e qualità.

Funzioni disponibili

  • Lineare
  • Polinominale 5 grado
  • Trapezoidale modificata
  • Parabola cubica
  • Combinazione armonica
  • Seno
  • Seno inclinata
  • Seno modificata
  • Seno lineare
  • Spline
  • t h

  • Supporto

    In lingua italiana presso la Lista Studio srl.






    Il caso presentato sopra in figura Ŕ risolto nei documenti e files allegati qui sotto.
    Sono necessari solo il manuale PDF e la soluzione Indudrive8
    Le parti CAD sono fornite solo a titolo illustrativo

    Download manuale PDF caso applicativo, 348KB
    Download soluzione InduDrive8, 1010KB
    Download facoltativo parti CAD per SolidWorks, 955KB
