SIMULAZIONE DINAMICA DELLA MOTO APRILIA RSV1000 SUL CIRCUITO DEL MUGELLO

di prof. Vittore Cossalter

Prototipazione virtuale con il codice multi-body:

Aprilia RSV1000




Simulazione dinamica della moto Aprilia RSV 1000

mentre percorre un tratto di circuito del Mugello.

(animazione creata dall'ing. Berritta con Working Model 3D v.4.0 e Quick-Time; attendere il completo caricamento del filmato, evidenziato dall'indice di scorrimento nero in basso)

Il team del Prof. Cossalter all'Università di Padova e l'Aprilia hanno eseguito con il Working Model 3D v.4.0 ed un innovativo modello di pneumatico deformabile la completa simulazione delle traiettorie ottimali della moto Aprilia RSV1000 sul circuito del Mugello.
Ecco in questa pagina alcuni stralci dell'impostazione dello studio.
Ulteriori dettagli nel sito Dinamica del motociclo.
La riproduzione di queste pagine senza il permesso scritto del prof. Vittore Cossalter è vietata.



Queste ricerche sono svolte in collaborazione con la Società Aprilia.

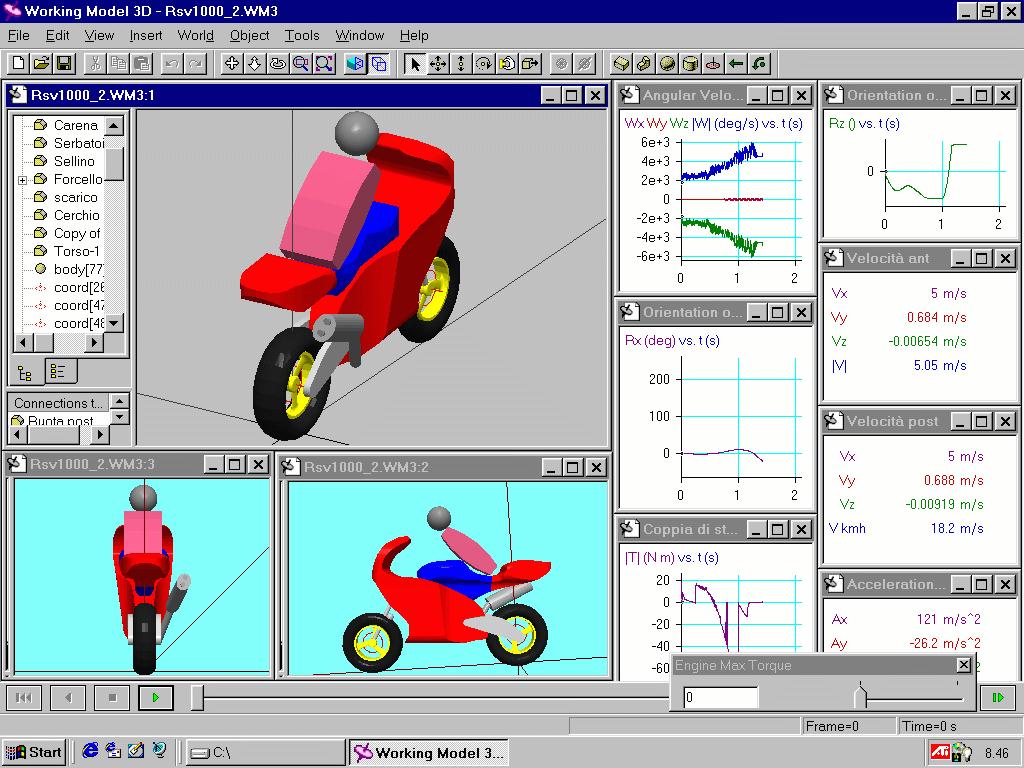

Videata dell'impostazione del lavoro (prof. Cossalter e ingg. Danesin e Berritta)

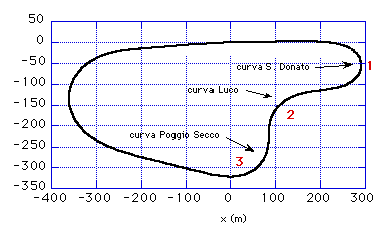

traiettoria percorsa:

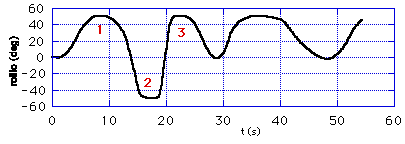

Angolo di rollio della motocicletta:

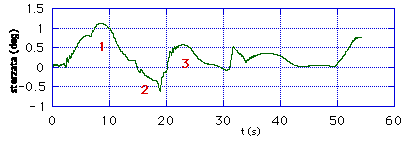

Angolo di sterzata:

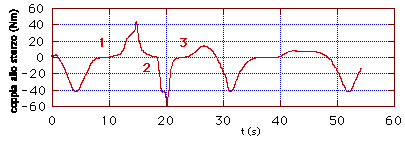

Coppia applicata allo sterzo dal pilota:

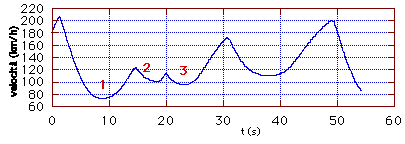

Velocità di avanzamento:

La simulazione evidenzia le proprietà di maneggevolezza del motociclo; quando è inserito in curva la coppia necessaria per garantire l'equilibrio è nulla (se il pilota stacca le mani dal manubrio il veicolo continua a percorrere la stessa curva).
