POMPE REALI O VIRTUALI?

Dal progetto dell'ufficio tecnico al depliant, con un click del mouse

Prendendo spunto da semplici schizzi progettuali, si sono prodotti i disegni CAD tridimensionali di un impianto pompe.

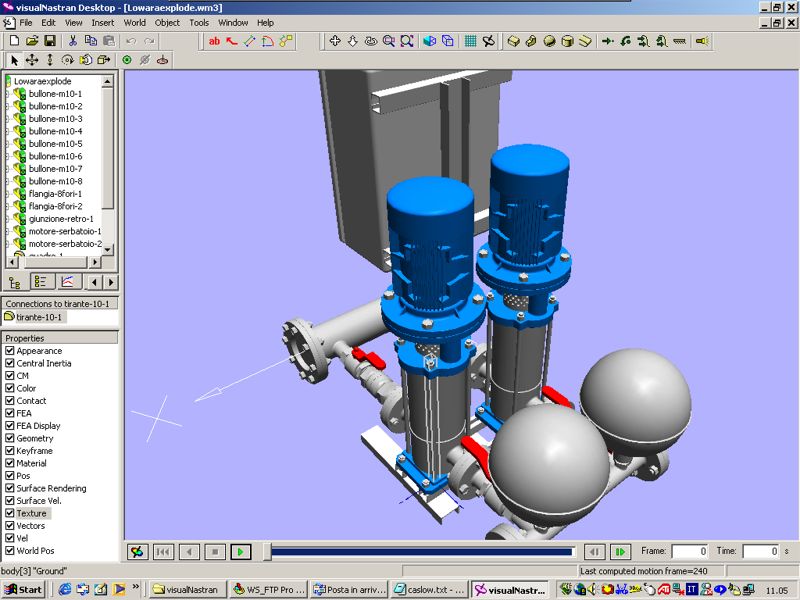

A questo punto, grazie al software visualNastran si sono importate le parti come modelli solidi per la creazione di un filmato. Il visualNastran accetta files STL, SAT, IGES, STEP, DWG e si interfaccia con Mechanical Desktop, SolidEdge, Inventor, SolidWorks, Catia, Pro/E, Cadkey e Think3; se al posto di semplici schizzi sono presenti invece i disegni progettuali tridimensionali dell'impianto, è quindi possibile partire direttamente da questi ultimi ed importarli in visualNastran.

In una manciata di minuti si sono scelte le luci e l'effetto di finitura superficiale dei materiali, nonchè un movimento di camera per visualizzare nel filmato le varie viste dell'impianto.

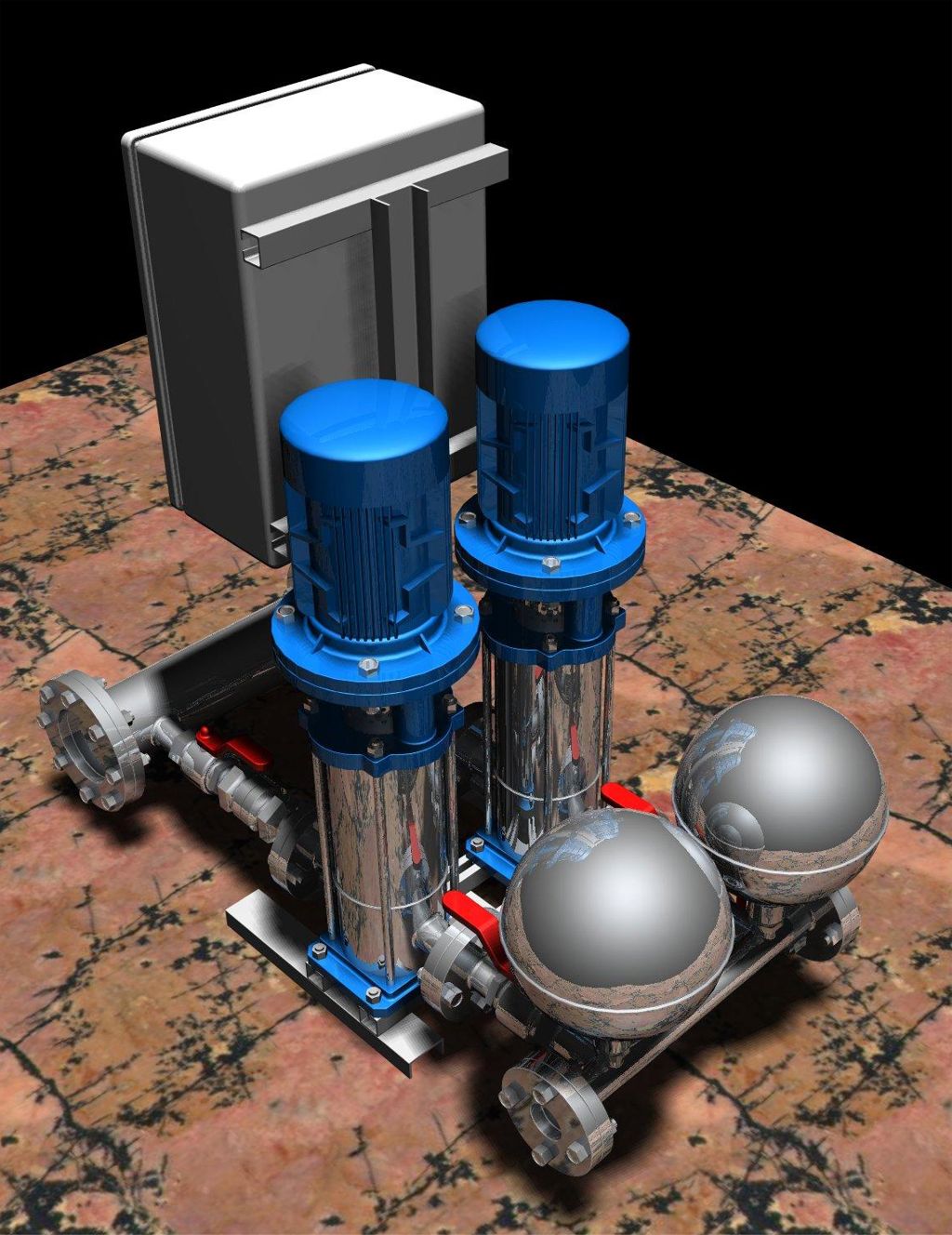

Una versione del filmato, ridotta a 1024*768 pixels, è disponibile qui per il download, mentre qui sotto è riportato un fotogramma.

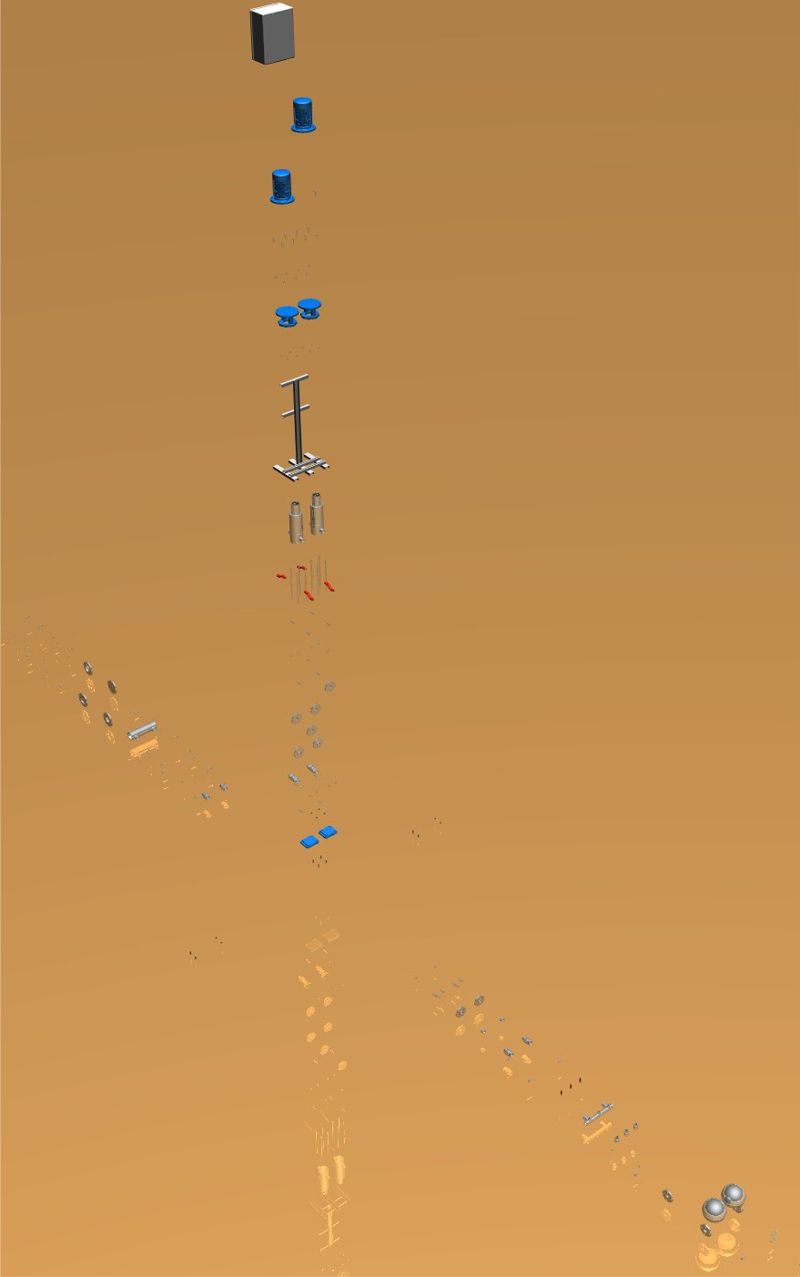

A questo punto sono possibili varie presentazioni multimediali con un semplice click del mouse. Ad esempio, l'esplosione dell'impianto in tutti i suoi componenti, ideale per individuare le parti di ricambio, è un comando unico diretto a menù visualNastran.




Ma questo è solo l'inizio: che dire degli studi cinetodinamici e delle analisi agli elementi finiti consentite ora con il visualNastran?

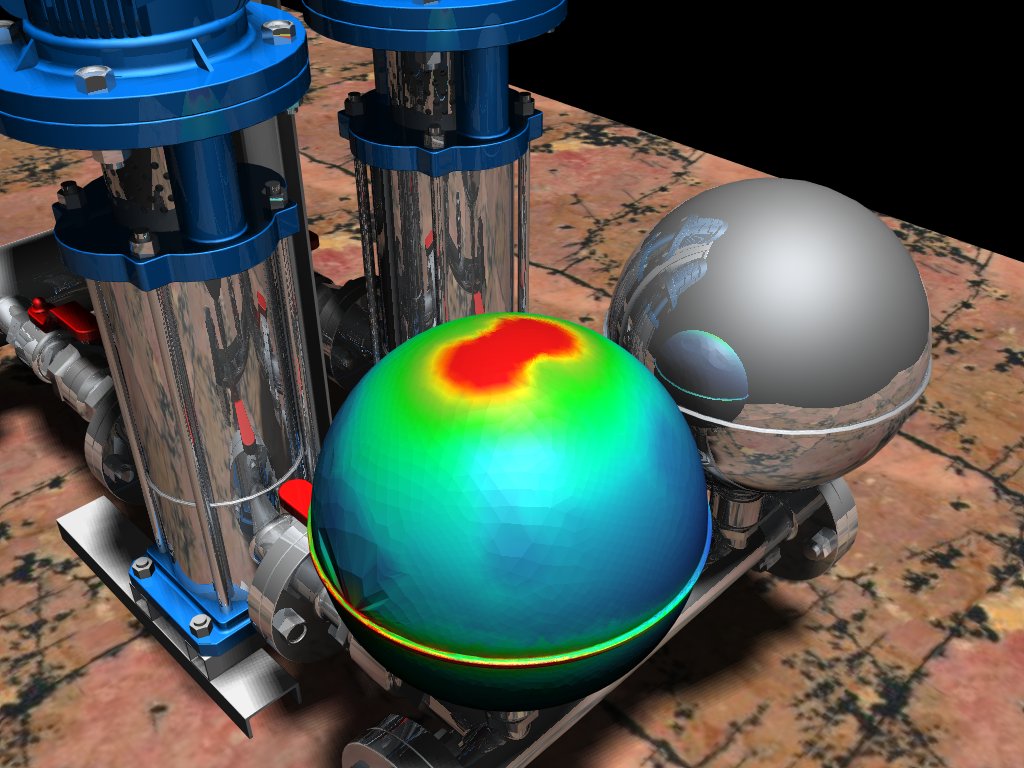

Certo, lo stato di sollecitazione di von Mises riportato nell'immagine sottostante è ottenuto da condizioni di carico ipotetiche, a solo titolo di esempio, ma quali prospettive di marketing si aprono se la documentazione progettuale può così facilmente avvalersi dei risultati delle analisi e giustificare la bontà di progettazione?
