Come si possono modellare molle non-lineari?

Il visualNastran fornisce vincoli di tipo molla che possono reagire con forze del tipo:

Per creare molle che esercitino forze più generali, si deve usare un attuatore di tipo forza programmato in maniera tale da assicurare la legge di reazione elastica alla elongazione desiderata. Se tale legge può essere espressa come formula, questa può essere digitata nell'apposito campo della finestra di proprietà dell'attuatore.

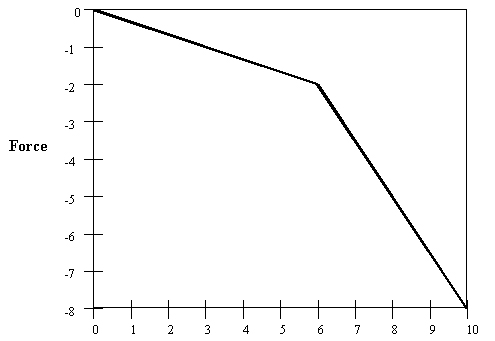

Per esempio, per modellare una molla con un profilo di forza/elongazione pari a:

bisogna usare la formula seguente:

if( constraint[5].length<6, -0.333*constraint[5].length, -0.6* constraint[5].length )

Per maggiori informazioni sull'uso delle formule in visualNastran consultare l'Appendice dell'User's Manual.

Se il profilo non lineare desiderato della legge forza/elongazione non può essere espresso come formula, si può usare la funzione tabella o meglio ancora una comunicazione con Excel come indicato in Dove si trova la documentazione aggiuntiva del visualNastran 3D Motion relativa alla Lookup table e alla comunicazione con Excel?

Torna alla pagina di supporto

Versioni pertinenti:
